一：工程概況

新能源研發中心位于開發區東進路南側，經八路東側，占地面積73045.9平方米(約110畝)，由三棟9層框筒結構建筑物和地下一層整體聯通地下室構成，使用功能為辦公用房，是東臺市城東新區重點打造的辦公綜合區，新能源研發中心建筑群總共3個區域：A區、B區、C區。本次施工范圍A區,建筑面積17560平方米，建筑高度44.9米。

二：編制依據

（1）《建筑電氣施工質量與驗收規范》GB50303-2002；

（2）《建筑電氣工程施工工藝標準》ZJQ00-SG-006-2003；

（3）《電纜橋架安裝》04D701-3 ；

（4）東臺市城東新區新能源產業研發中心A區智能化工程施工圖紙、圖紙會審、***市開發區新能源產業研發中心A區智能化工程施工組織設計方案；

三: 橋架安裝說明

1: 本工程智能化橋架表面防火處理，顏色為駝灰色。

2：本工程橋架考慮安防和綜合布線分開敷設，所以分兩側平行敷設。

3:本工程橋架吊架采用通絲鍍鋅圓鋼雙吊桿和角鋼現場制作安裝。

  （1）橋架吊架采用通絲鍍鋅圓鋼雙吊桿，橫擔采用角鋼。

  （2）特殊環境橋架吊架、橫擔均采用角鋼制作。

  （3）水平橋架支架安裝間距2米

   (4) 支架具體做法見施工要點

四：工藝流程

支架制作→彈線定位→支架安裝→橋架安裝

五：施工要點

1、支架制作

（1） 橋架規格：（300*150）

  具體做法為：

注：橋架支架、吊架說明：

（1） 橋架吊桿、吊架長度根據現場實際情況制作。

（2） 支架采用角鋼制作后，底漆刷鐵紅油漆一遍，面漆刷駝灰防銹漆一遍。

（3） 支架焊接連接處，角鋼與角鋼三面施焊，圓鋼與角鋼雙面施焊，要求焊縫飽滿，無夾渣、咬肉現象。

2、拉線定位

? 根據圖紙及施工現場確定始端到終端，找好水平線，用拉線沿頂棚在線路的中心線進行放線。根據中心線再確定兩邊膨脹螺栓的位置，沿頂棚放好螺栓位置的水平線。

? 按橋架安裝說明要求，分勻檔距并用筆標出具體位置。

3、支架安裝

（1）在確定支吊架的位置時，應按以下要求確定：

u 智能化橋架水平敷設時，支撐跨距要求為2m。

u 智能化橋架垂直敷設時，固定點間距要求為2m。

u 非直線段的支、吊架位置見圖1，橋架彎通或三通、四通彎曲半徑不大于300mm時，應在距彎曲段與直線段接合處500mm的直線段側設置一個支吊架。當彎曲半徑大于300mm時，還應在彎通中部增設一個支、吊架。

注意：安裝支、吊架時，先安裝橋架彎通或三通、四通處的支、吊架，然后再分勻檔距安裝直線段的橋架支、吊架。

圖1   橋架非直線段支、吊架位置圖

（a）彎通；（b）三通；(c) 四通

（2）智能化橋架支、吊架調整

智能化橋架支、吊安裝中，對橋架的支、吊架位置誤差，應嚴格控制。智能化橋架支、吊架應安裝牢固，橫平豎直。橋架支、吊架沿橋架走向左右偏差不應大于10mm，支、吊架的橫向偏差過大可能會使相鄰?fù)斜P(pán)錯位而無法連接或安裝后的智能化橋架不直而影響美觀。

4、橋架安裝

橋架組裝→橋架托盤與支架的固定→智能化橋架的接地→智能化橋架的防火封堵

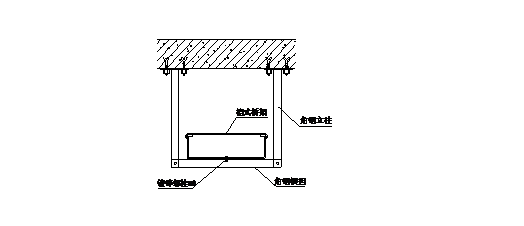

  角鋼吊架懸吊橋架示意圖

當橋架支、吊架安裝調整后，即可進行線槽的安裝。線槽的安裝，應先從始端直線端開始，先把起始端線槽位置確定好，固定牢固，然后再沿橋架的全長逐段地對線槽進行布置。

智能化橋架的組裝

智能化橋架線槽的直線段和各類彎通端部的側邊上均有螺栓連接孔，當線槽的直線段與直線段之間以及直線段與彎通段之間需要連接時，在其外側應使用與其配套的直線連接板（簡稱直接板）和螺栓進行連接。

智能化橋架水平安裝時，其直接板的連接處，不應該置于支撐跨距的1/2處或支撐點上，橋架的連接處應盡量置于支撐跨距的1/4處。

在同一平面上連接兩段需要變換高度或?qū)挾鹊闹本€段線槽，可以配置變寬連接板或變高連接板，連接螺栓的螺母應置于線槽的外側。

智能化橋架的末端，應設堵頭進行封閉。

鋼制智能化橋架的線槽直線段長度超過30m，應有伸縮節;在跨越建筑物伸縮縫處，可以把橋架斷開，斷開的長度不宜小于100mm。智能化橋架組裝好以后，直線段應該在同一直線上，偏差不應大于10mm。

由線槽需要引出配管時，應使用鋼導管，引出位置可以在底板上也可以在側邊上，當線槽開孔時，應使用開孔器開孔，保證底板或側邊不變形，開孔處應切口整齊，管徑吻合。嚴禁使用電焊割孔或氣焊吹孔。鋼管與線槽連接時，應使用管接頭固定。

橋架線槽與支架固定時，采用Φ6鍍鋅螺栓，栓頭朝外，螺栓螺帽、墊片齊全

智能化橋架安裝時與其它管線間的距離

智能化橋架與各種管道平行或交叉其最小凈距應符合表1所規定：

               智能化橋架與各種管道的最小凈距       表1

智能化橋架與各種管道的最小凈距       表1

智能化橋架裝置系統應具有可靠的電氣連接并接地。金屬智能化支架、智能化導管必須與PE或PEN線連接可靠。在接地孔處，應將絲扣、接觸點和接觸面上任何不導電涂層和類似的表面清理干凈。

防火智能化橋架間連接板的兩端跨接編織銅線，接地線最小允許截面積不小于4mm²；

六：安全環保措施

1、智能化橋架安裝時，其下方不應有人停留。進入現場應戴好安全帽。

2、高空作業時應系好安全帶。

3、使用人字梯必須堅固，距梯角40～60cm處要設拉繩，防止劈開。使用單梯上端要綁牢，下端應有人扶持。

4、使用電氣設備、電動工具要有可靠的保護接地（接零）措施。打眼時，要戴好防護眼鏡，工作地點下方不得站人。

5、剔鑿出的垃圾要做到及時清理，堆放在指定地點。

6、包裝用的塑料布及草帶等物品應及時分類清除出現場。
